Nel settore dell'acqua in bottiglia e dell'imballaggio di liquidi industriali, le bottiglie d'acqua in PC o PET da 5 galloni (circa 18,9 litri) sono i veri cavalli di battaglia della logistica. Una bottiglia apparentemente semplice deve resistere a linee di riempimento ad alta velocità, maneggiamenti bruschi e ripetuti lavaggi e riciclaggi. Con la volatilità dei prezzi delle materie prime e le sempre più stringenti normative ambientali, “alleggerire senza sacrificare la resistenza” è diventato l’obiettivo universale per i produttori di bottiglie. In che modo, quindi, uno stampo a iniezione di bottiglia d'acqua da 5 galloni di qualità superiore può ridurre il peso della bottiglia da 720 g a 650 g o meno, garantendo al tempo stesso elevata trasparenza, assenza di fessurazioni da stress e superamento di oltre 5.000 cicli di test di caduta? KSHOW, con sede a Taizhou, la capitale cinese dello stampo, con oltre 15 anni di esperienza nella produzione di stampi di precisione, analizza gli elementi tecnici principali in questo articolo.
Una bottiglia da 5 galloni è generalmente alta oltre 400 mm con uno spessore di parete di soli 1,2–1,6 mm, il che la rende una classica parte grande, con cavità profonda e pareti sottili. Il materiale fuso deve percorrere un percorso di flusso estremamente lungo dal punto di accesso alla base della bottiglia. Una progettazione scadente dello stampo provoca facilmente riprese brevi da fronti di flusso raffreddati, linee di saldatura deboli o basi nebulose. La soluzione di KSHOW si basa sulla profilazione di iniezione multistadio guidata da Moldflow: segmentando con precisione le velocità di iniezione, il fronte di fusione viene mantenuto ad avanzare a una velocità stabile, evitando esitazioni o getti. Allo stesso tempo, utilizziamo un sistema con valvola a saracinesca a canale caldo di grande diametro per garantire che la pressione di impaccamento venga effettivamente trasmessa alla base, mantenendo il ritiro entro lo 0,3% e l'uniformità dello spessore della parete della base a ± 0,05 mm.
La maniglia della bottiglia non è un assieme separato ma una struttura portante stampata integralmente alla scocca. La zona della maniglia presenta bruschi cambiamenti di spessore della parete, che la rendono soggetta a segni di cedimento e concentrazione di stress. KSHOW applica un'ottimizzazione progressiva dello spessore delle pareti nella zona di transizione e utilizza circuiti di raffreddamento indipendenti per un'estrazione intensificata del calore. Per la sformatura, un meccanismo di estrazione del nucleo a scorrimento laterale azionato da un cilindro idraulico funziona con espulsione assistita da azoto per garantire che la bottiglia venga rilasciata senza intoppi senza sbiancamenti o deformazioni. Per le applicazioni su bottiglie in PET, KSHOW offre anche soluzioni di stampi integrati per iniezione-stiro-soffiaggio che migliorano ulteriormente la tenacità e le prestazioni di caduta.
Nella seconda metà del 2025, un’azienda sudamericana di acqua imbottigliata che operava su dieci linee di riempimento (“Cliente L”) ha lanciato un progetto di autoproduzione di bottiglie. Il punto dolente era classico: le bottiglie acquistate presentavano ampie variazioni di spessore delle pareti tra un lotto e l'altro, causando frequenti inceppamenti sulla riempitrice e un tasso di rottura durante la spedizione del 3,2%. Dopo aver ricevuto la richiesta, KSHOW ha progettato uno stampo a iniezione per bottiglia d'acqua in PC da 5 galloni a stampo singolo e due cavità, con un peso della bottiglia di 680 g e un tempo di ciclo di 48 secondi. Abbiamo utilizzato acciaio a specchio ASSAB S136 ESR per le cavità, con interblocchi conici e componenti di guida di precisione per garantire la precisione del bloccaggio. La prima prova ha raggiunto una tolleranza del peso di ±2 g e una percentuale di superamento del test di caduta del 99,6%. L'intero progetto, dal contratto alla spedizione dello stampo, ha richiesto solo 42 giorni. Da allora il cliente L ha ridotto le rotture a meno dello 0,5%, risparmiando oltre 350.000 USD all'anno sui costi di approvvigionamento.
Molti acquirenti si concentrano esclusivamente sul prezzo dello stampo, trascurando tre dettagli che incidono profondamente sui costi di proprietà a lungo termine:
1. Trattamento anticorrosione del canale di raffreddamento. Gli stampi per bottiglie d'acqua fanno circolare grandi volumi di acqua di raffreddamento per lunghi periodi. Senza trattamento anticorrosivo, la ruggine ridurrà l’efficienza di raffreddamento di oltre il 20% entro un anno. KSHOW applica inserti in acciaio inossidabile o nichelatura chimica a tutti i canali di raffreddamento, garantendo un decadimento zero delle prestazioni di raffreddamento per un decennio.
2. Progettazione del sistema di ventilazione ridondante. Lo stampaggio di grandi bottiglie genera enormi volumi di gas. Realizziamo scanalature di sfiato multistadio sulla linea di giunzione e sugli inserti centrali, integrate da uno sfiato assistito dal vuoto, per eliminare completamente le trappole di gas e i segni di bruciatura.
3. Parti soggette ad usura standardizzate e a cambio rapido. Perni delle valvole, guarnizioni e altri articoli soggetti a usura utilizzano specifiche standard internazionali, consentendo ai clienti di reperire i ricambi localmente senza attendere le parti OEM.
Consegna globale e supporto locale

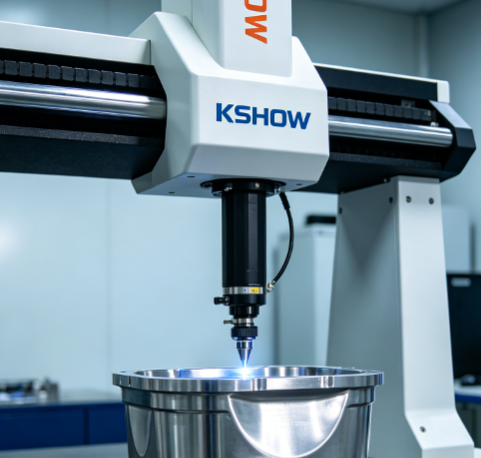

Lo stabilimento di Taizhou Huangyan di KSHOW ospita una pressa di bloccaggio da 1.600 tonnellate, diverse macchine CNC a portale di grandi dimensioni e macchine di misura CMM Zeiss CONTURA. Le dimensioni massime di lavorazione dello stampo raggiungono 2.500 mm × 2.000 mm, con una capacità di peso del singolo stampo superiore a 20 tonnellate. Di recente, i nostri tecnici dell'assistenza hanno completato una messa in servizio videoguidata da remoto per lo stampo di una bottiglia d'acqua di un cliente dell'Asia centrale, passando dal disimballaggio al prodotto qualificato in sole 6 ore.
